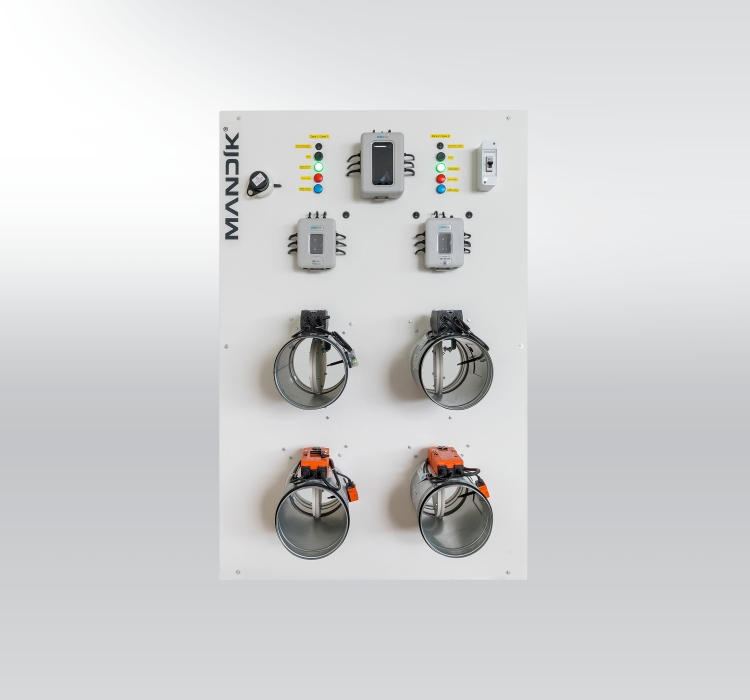

MCS-BElektronisch controlesysteem

Dit systeem wordt gebruikt voor het aansturen en bewaken van maximaal 240 gemotoriseerde brandkleppen en is compatibel met alle standaard servomotoren voor 230V of 24V. Het systeem bestaat uit communicatiemodules en een centrale besturingsmodule, die communiceert met individuele communicatiemodules via klassieke RS-485 buscommunicatie. Het hele systeem werkt volgens het principe van "Master & Slave", waarbij de individuele communicatiemodules (Slaves) een adres hebben dat is ingesteld met behulp van een schakelaar, de centrale besturingsmodule (Master) de individuele modules automatisch herkent en er geen verdere instellingen nodig zijn.



Kenmerken:

  • centrale bedieningsmodule uitgerust met touchscreen in hoge resolutie
  • aansluiting voor maximaal 120 communicatiemodules UFC verdeeld over 2 zones
  • geschikt voor de standaard servomotoren in 24 V AC/DC of  230 V AC
  • het systeem maakt een bustopologie mogelijk welke in twee zones is aangesloten. Maximale afstand tussen besturingsmodule en communicatiemodule van 1.200 meter (zonder repeater)
  • automatische detectie communicatie modules UFC dankzij uniek ingestelde adressen
  • controleer de werking van de kleppen met een druk op de knop op automatisch via GBS systeem
  • elke zone heeft de mogelijkheid om een luchtbehandelingskast aan te sluiten
  • ondersteuning voor open protocollen Modbus RTU en BACnet MS / TP
  • optionele monitoring op een externe computer via WiFi met behulp van cloudtoegang
  • verzending logbestand naar e-mail middels cloudtoegang
  • maximaal twee brandkleppen per communicatiemodule
  • communicatie module UFC24 met mogelijkheid tot aansluiten rookmelder en thermo-elektrische schakelaar
  • tijdmeting tot eindpositie brandklep
