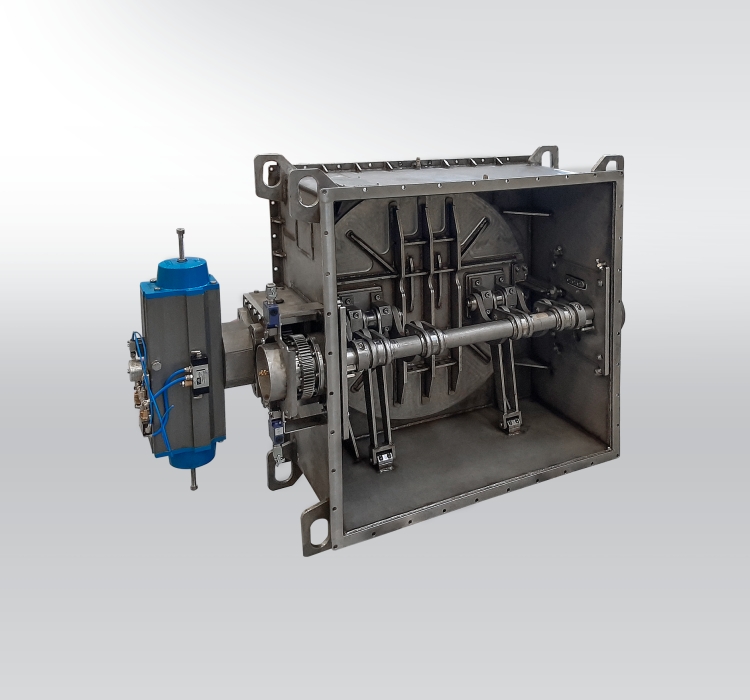

NTDTlakotěsná klapka

Ukázka technologických schopností:

NTD – je produkt navržený a vyvinutý za účelem splnění požadavků jednotlivých projektů speciálních aplikací a to dle podmínek Zákazníka. NTD není určen pro přímé nabídky a slouží jako ukázka technologických schopností MANDÍK, a.s..

Popis:

NTD – Odolná tlakotěsná klapka pro rychlé hermetické oddělení VZT sekcí. Odolná vůči seizmickým událostem a radiaci, působení vysokého tlaku a pro vysoké rychlosti proudění. Použitelná jako těsná a izolační klapka, resp. samostatný hermetický uzávěr.



Charakteristika

  • stávající rozměrová řada min. 400 × 270 mm, max. 1000 × 1000 mm (rozšíření je možné po dohodě – pouze hranaté provedení s kruhovou sekcí listu, přechod na kruhové potrubí je možný)
  • kompletně vyrobená z nerezové oceli, těleso klapky tloušťka 8 mm
  • svařovaná konstrukce s mořením a pasivací
  • valivá ložiska, dlouhý servisní interval
  • použité nekovové materiály mají minimální podíl halogenových prvků (Halogen-free)
  • pohon elektrický (SIPOS), pneumatický (STASTO), manuální
  • testována pro průtok vzduchu 8,42 m3/s, použití do 25 m/s
  • klapka je seizmicky odolná
  • těsnost tělesa a zavřeného listu (obousměrně) 10 l/h.m2 (těsnost listu je funkcí tlakového zatížení)
  • možnost ověření těsnosti listu a hřídele klapky bez nutnosti demontáže z potrubí
  • tlakový rozdíl 10 kPa (vnitřní tlak vůči okolí)
  • maximální provozní teplota 125 °C
  • vysoká provozní odolnost sestavy (kvalifikována zkouškou cyklováním)
  • radiační odolnost sestavy min. 10 kGy
  • dekontaminovatelná
  • koncové snímače v krajních polohách (otevřeno/zavřeno)
  • životnost 40 let (při dodržení podmínek výrobce)
