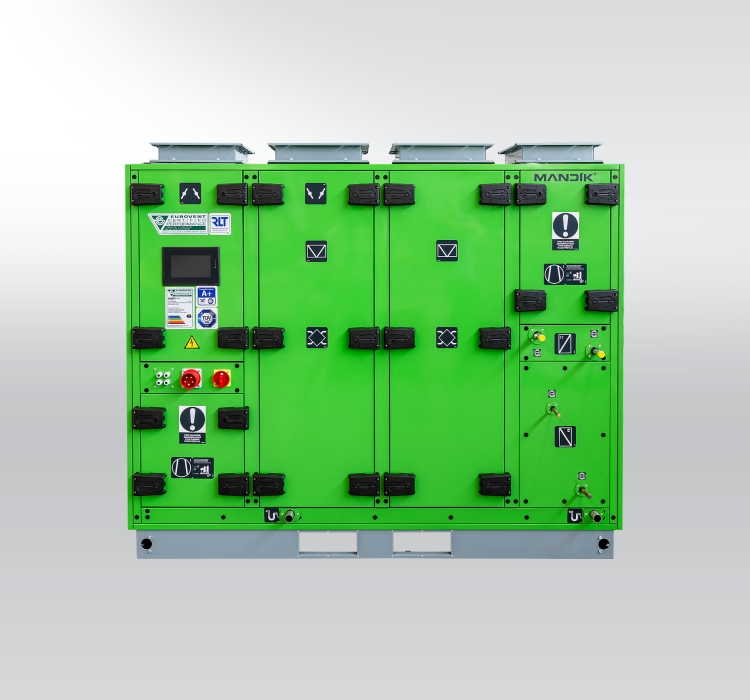

Nová plně dynamická řada kompaktních klimatizačních jednotek je určena pro centrální distribuci a úpravu vzduchu pro komerční i průmyslové využití. Díky novému pokročilému software a promyšlené konstrukci lze nově navrhovat jednotky dynamicky. Znamená to možnost unikátního návrhu standardních i atypických jednotek dle konkrétního zadání, včetně rozměrového omezení. Volit lze z široké nabídky vnitřních komponent a jejich kombinací. Jednotky jsou kompletně vyrobeny a certifikovány v unikátním bezrámovém provedení a jsou určeny pro vnitřní umístění. Provedení jednotek je vertikální (vývody směřují vzhůru)

Standardem je instalace deskového protiproudého rekuperačního výměníku, volba až ze dvou současně instalovaných výměníků pro ohřev a chlazení, výběr libovolných ventilátorů včetně možnosti instalace ventilátorové stěny, možnost zvolit směšovací/cirkulační funkci odvodního vzduchu, možnost zvolit vývody kruhové či hranaté, možnost instalovat elektrický rozvaděč jako vnitřní zabudovaný či vnější, a mnoho dalšího.

Jednotky jsou omezeny vzduchovými výkony od 500 do 10 000 m³/h a jsou standardně dodávány jako plug&play, tj. včetně integrovaného systému MaR.

Technická dokumentace - TPM 175/25

CHARAKTERISTIKA

Z hlediska energetické bilance:

• vzduchové výkony od 500 do 10 000 m³/h
• možnost dynamického návrhu s výslednými rozměry po kroku 1 mm na celý rozsah vzduchových výkonů
• možnost výběru ze dvou typů opláštění podle tříd tepelného prostupu a tepelných mostů T2 TB3 / T2 TB1 na celý rozsah vzduchových výkonů
• u opláštění T2 TB1 je eliminován tepelný prostup opláštění a tepelné mosty ve shodě s normou EN 1886
• tepelně oddělené vzduchové proudy uvnitř jednotky
• návrh podle požadavku na EKODESIGN podle nařízení EU 1253/2014, ErP 2018

• deskový protiproudý rekuperační výměník tepla, volitelný dle požadavků na minimální účinnost a tlakovou ztrátu
• nepřetržité řízení výkonu rekuperace
• nepřetržitá ochrana proti zamrznutí rekuperačního výměníku
• možnost free-coolingu
• možnost směšování čerstvého vzduchu s odvodním pro optimalizaci tepelného výkonu
• použité pouze EC ventilátory s velkou rezervou pro požadovaný externí tlak do potrubí

Z hlediska konstrukce jednotky:

• provedení jednotky vertikální (vzduchové vývody směřují vzhůru)
• kompaktní rozměry dané dynamickým návrhem
• možnost současného osazení celkem až dvou výměníků, 1x topení a 1x chlazení
• možnost široké volby z různých typů vnitřních komponent
• díky unikátní certifikované bezrámové konstrukci pláště je vnitřní povrch hladký (bez vnitřních výztuh, ostrých hran, koutů apod.) ve standardním provedení a bez dodatečných montážních úprav (tmelení spár apod.)

• jednotka je vybavena základovým rámem
• určeno pro vnitřní umístění
• zařízení typu Plug&Play: jednotka je kompletně osazena systémem MaR a testována
• možnost zvolit povrchovou úpravu pozink, nerez, lakování, a to individuálně pro vnější či vnitřní díly opláštění, díly vestaveb, koncové elementy, základový rám
• u práškového lakování možnost volby jakéhokoliv odstínu RAL

Z hlediska obsluhy jednotky:

• přístup k jednotce lze zvolit ze dvou variant: standardní s nutností čelního i bočního přístupu, nebo pouze čelní bez nutnosti bočního přístupu (možné obestavení jednotky ze 3 stran)
• inteligentní a uživatelsky přívětivé ovládání jednotky
  (webové rozhraní, možnost vizualizace, …)
• možnost připojení k systému MaR a jeho ovládání nebo parametrizace pomocí PC, tabletu, smartphonu nebo přímo displejem regulátoru

• možnost použít přetlakové uzávěry pro bezpečný servis a údržbu
• důraz na jednoduchou údržbu a servis všech částí jednotky
• speciální vysouvací mechanismus ventilátorů pro přístup ke svorkovnici

VYBAVENÍ JEDNOTEK

Přívodní strana:

• vzduchový filtr (standardně třídy F7)
• klapka na sání čerstvého vzduchu
• by-passová klapka rekuperačního výměníku
• deskový protiproudý rekuperační výměník

• osadit lze až 2x výměník (1x chlazení, 1x topení)
• ventilátor s EC elektromotorem
• tlumící vložky na sání a výtlaku

Odvodní strana:

• vzduchový filtr (standardně třídy M5)
• možnost instalace směšovací klapky čerstvého a odvodního vzduchu na rekuperačním výměníku
• ventilátor s EC elektromotorem

• klapka na výstupu odvodního vzduchu
• tlumící vložky na sání a výtlaku

Volitelné typy vnitřních komponent jednotky:

• filtry: volba z filtračních tříd G3 až F9
• filtry: volba z typů rámečkový (MPP) 46/98mm / kompaktní (plastový) / kapsový 360/500/600mm
• filtry: volba skladby Euro / Unifil / Atypické rozměry (krok po 10 mm)
• ohřívač: ke zvolení elektrický / vodní / přímý
• chladič: volba z vodního / přímého
• ventilátory: volba z radiálních ventilátorů s různou velikostí oběžného kola, vybavené pouze s EC elektromotory. Možnost zvolit ventilátorovou stěnu 2ks ventilátorů za sebou.
• rekuperační výměník: možnost volby ze standardního nebo combi provedení, ze dvou typů s vysokou nebo ještě vyšší účinnosti. Možnost zvolení minimální účinnosti.

• uzavírací klapky: možnost instalovat klapky jako vnitřní / vnější.
• servopohony uzavíracích klapek na přívodu a odvodu: možnost zvolit servopohon standardní, nebo bezpečností s pružinou.
• vzduchové vývody: volba hranaté / kruhové.
• přípojky: polohy přípojek pro média výměníků jsou umístěny na přední straně, poloha elektrické přípojky a další jsou umístěny na přední či boční straně, dle požadavku
• elektrický rozvaděč systému MaR vnitřní či vnější. Vnitřní rozvaděč je přístupný z čela, či z boku, dle požadavku



Parametry pláště – 2 typy - T2 TB1 a T2 TB3

Parametry pláště T2 TB1:
Mechanická stabilita: D1 (M)					Prostup tepla: T2
Třída netěsnosti opláštění: L1 (M)					Součinitel tepelných mostů: TB1
Netěsnost mezi filtrem a rámem: 0.5% - F9 (M)
Útlum pláště v pásmu:		Hz	125	250	500	1000	2000	4000	8000
		dB	12	20	31	36	36	40	50

Parametry pláště T2 TB3:
Mechanická stabilita: D1 (M)					Prostup tepla: T2
Třída netěsnosti opláštění: L1 (M)					Součinitel tepelných mostů: TB3
Netěsnost mezi filtrem a rámem: 0.5% - F9 (M)
Útlum pláště v pásmu:		Hz	125	250	500	1000	2000	4000	8000
		dB	18	26	28	34	37	40	45

Technický návrh klimatizačních jednotek

 › Kompaktní klimatizační jednotky je možné navrhovat pomocí návrhového softwaru AHUMAN.
 › AHUMAN nabízí rychlý a přehledný návrh, včetně výstupního technického listu a dalších výstupních formátů jako je PDF nebo DWG.
 › Návrhový program je možné stáhnout v části KE STAŽENÍ.
 › Naši specialisté Vám bezplatně pomohou s technickým návrhem řešení.
 › V případě zájmu kontaktujte naše obchodní zástupce KONTAKTY
